Обезсерчивающий насос DT
Поделиться с
- Описание продукции
-
Описание продукта
Осевой центробежный насос типа DT – одноступенчатый, одностороннего всасывания, горизонтального типа. Предназначен в основном для использования в качестве циркуляционного насоса абсорбционной колонны. Отличается широким диапазоном расхода, высокой эффективностью и энергосбережением, простой конструкцией и удобством в обслуживании. Идеальный продукт для десульфурации и удаления шлака на электростанциях.
Материал: износостойкий и коррозионно-стойкий материал A49.Значение модели
Например, 200DT-45B
200: диаметр выходного отверстия 200 мм
DT: десульфурационный насос
45: диаметр рабочего колеса 45 см
B: количество лопастей рабочего колеса, A – 5 лопастей, B – 4 лопасти, C – 3 лопасти
Особенности десульфурационного насоса
Десульфурационные насосы серии DT – одноступенчатые, одностороннего всасывания, горизонтального типа. Предназначены в основном для использования в качестве циркуляционного насоса абсорбционной колонны в установках мокрой сероочистки (FGD). Отличаются широким диапазоном расхода, высокой эффективностью и энергосбережением, простой конструкцией и удобством в обслуживании. Данная серия насосов оснащена компактной X-образной опорой, что значительно экономит занимаемую площадь. Кроме того, наш завод разработал ряд новых материалов, учитывающих особенности применения насосов в системах десульфурации. Способны удовлетворить требования различных условий эксплуатации на электростанциях.
Конструкция десульфурационного насоса
В конструкции насоса из резины: Рабочее колесо, крышка всасывания и передняя защитная пластина изготовлены из специального износостойкого материала; передняя и задняя обоймы, а также задняя защитная пластина изготовлены из натурального каучука, обладающего превосходными природными износостойкими и коррозионно-стойкими свойствами, а также малым весом и относительно низкой стоимостью. В металлической конструкции: Рабочее колесо, обоймы, передняя и задняя защитные пластины изготовлены из специального износостойкого и коррозионно-стойкого материала; крышка всасывания выполнена из чугуна с резиновым покрытием.
Тип уплотнения: Механическое уплотнение – сборная конструкция, специально разработанная для процесса десульфурации, отличается надежной работой.
Способ передачи вращения: Клиноременная передача, упругая муфта, редуктор, гидромуфта, частотный преобразователь, тиристорное регулирование скорости и т.д. Использование различных скоростей и вариантов исполнения обеспечивает оптимальный режим работы насоса. Длительный срок службы, высокая эффективность работы, возможность применения в различных жестких условиях транспортировки.
Область применения десульфурационных насосов
Десульфурационный насос – это механический насос, устойчивый к коррозии. В основном используется для перекачки коррозионных жидкостей. Десульфурационные насосы широко используются в качестве универсального оборудования, отличаясь хорошими уплотнительными свойствами, длительным сроком службы и широким диапазоном применения. Благодаря своей коррозионной и износостойкости, а также низкой деформации, десульфурационные насосы могут использоваться для перекачки коррозионных растворов в таких отраслях, как производство фосфорной кислоты и серной кислоты, цветная металлургия, химическая промышленность и хлорно-щелочное производство. Область применения десульфурационных насосов очень широка. В частности, десульфурационные насосы в основном используются в следующих областях:
1. Производство фосфорных и серных удобрений: В основном используется для перекачки разбавленных кислот, маточных растворов, сточных вод, морской воды, жидкостей, содержащих кремниевую кислоту, и фосфорной кислотной пульпы.
2. Цветная металлургия: В основном применяется для перекачки различных кислот, коррозионных рудных пульп, электролитов и сточных вод в гидрометаллургии свинца, цинка, золота, серебра, меди, марганца, кобальта и редкоземельных металлов.
3. Химическая промышленность и другие предприятия: В основном используется для перекачки чистых растворов или пульпы серной кислоты, соляной кислоты, щелочей и нефти, а также различных красителей и пигментов в производстве титана и железа.
4. Хлорно-щелочное производство: В основном используется для перекачки соляной кислоты, жидких щелочей и электролитов.
5. Водоподготовка: В основном используется для перекачки чистой воды, сверхчистой воды и различных сточных вод.
6. Черная металлургия: В основном используется для перекачки серной кислоты и соляной кислоты в системах травления, а также сточных вод с примесями.
7. Угольная промышленность и химическая переработка угля: В основном используется для перекачки коррозионных жидкостей и угольной пульпы, а также вспомогательных насосов для промывки и обогащения угля.
В десульфурационных насосах проточные части изготовлены из высокопрочного износостойкого материала, пригодного для перекачки сильноабразивных, высококонцентрированных пульп с крупными частицами. При значительном рабочем давлении насоса возможно последовательное многоступенчатое соединение.
В зависимости от перекачиваемой среды десульфурационные насосы имеют сменные проточные части из различных материалов, подходящие для перекачки абразивных или коррозионных пульп с крупными или мелкими частицами.
Таблица параметров производительности
Модель Частота вращения n
r/min
Расход Q
м³/чНапор H
мМощность на валу Pa
кВтКПД η
%Необходимый запас по кавитации (NPSH) r
мМощность/напряжение электродвигателя
KW/V800DT-A90 590 6200 28.7 553.2 87.6 2.7 710/6000 8800 26.1 700.4 89.3 3.5 900/6000 9700 23.5 715.2 86.8 3.9 900/6000 490 5170 20.0 321.5 87.6 2.0 400/6000 7338 18.1 405.0 89.3 2.5 500/6000 8089 16.3 413.7 86.8 2.9 560/6000 700DT-A84 590 4250 24.5 326.3 86.9 2.8 500/6000 6300 22.3 430.9 88.8 3.5 560/6000 7360 20.1 467.4 86.2 4.0 630/6000 490 3545 17.0 188.9 86.9 2.0 250/6000 5255 15.5 250.0 88.8 2.6 315/6000 6140 14.0 271.6 86.2 3.0 355/6000 600DT-A82 590 3300 27.8 343.2 72.8 3.0 500/6000 4700 24.7 358.0 88.3 3.7 500/6000 5300 21.7 362.9 86.3 4.0 500/6000 5600 20.4 368.2 84.5 4.0 500/6000 490 2718 18.9 192.2 72.8 2.2 280/6000 3871 16.8 200.6 88.3 2.8 280/6000 4368 14.7 202.5 86.3 3.0 280/6000 4612 13.8 205.1 84.5 3.0 280/6000 500DT-A85 590 2040 26.8 204.5 72.8 4.1 250/6000 3400 24.4 266.7 84.7 355/6000 4080 22.4 305.2 80.1 400/6000 490 1702 18.6 118.4 72.8 3.1 220/6000 2836 17.0 155.0 84.7 220/6000 3403 15.3 177.0 80.1 220/6000 350DT-A78 740 1332 51.1 289.6 64.0 6.5 355/6000 2430 44.5 377.7 78.0 500/6000 2865 39.6 408.7 75.6 500/6000 590 1062 32.5 146.9 64.0 3.5 185/6000 1938 28.3 191.5 78.0 250/6000 2284 25.2 207.3 75.6 280/6000 300DT-A60 980 1170 63.1 235.6 71.8 8.4 315/6000 1779 47.1 281.4 81.1 355/6000 2403 36.1 313.3 75.4 400/6000 740 878 29.9 99.6 71.8 4.3 132/380 1335 26.5 118.8 81.1 160/380 1803 20.3 132.2 75.4 160/380 200DT-45B 990 279 31.0 37.4 62.9 3.3 55/380 557 26.1 49.0 80.8 75/380 645 23.3 52.6 77.8 75/380 730 206 16.9 15.1 62.9 2.0 22/380 410 14.2 19.6 80.8 30/380 475 12.7 21.1 77.8 30/380 150DT-55B 990 280 53.7 64.8 63.2 3.7 90/380 517 48.0 88.3 76.5 110/380 630 45.9 100.8 78.1 132/380 740 209 30.0 27.0 63.2 2.3 37/380 387 26.8 36.9 76.5 55/380 471 25.7 42.2 78.1 55/380 150DT-50 980 123 44.6 27.6 54.1 3.5 37/380 221 40.1 36.9 65.4 55/380 279 37.2 43.4 65.2 55/380 740 92 24.7 11.4 54.1 2.1 18.5/380 165 22.3 15.3 65.4 22/380 208 20.6 17.9 65.2 30/380 150DT-40 1480 260 61.2 68.8 63.0 6.5 90/380 440 53.8 88.2 73.1 110/380 503 50.7 95.4 72.8 132/380 980 171 26.5 19.6 63.0 2.6 30/380 289 23.3 25.1 73.1 37/380 331 21.9 27.1 72.8 37/380 100DT-45 1480 88 76.4 43.6 42.0 6.0 55/380 166 65.2 56.9 51.8 75/380 219 54.3 66.5 48.7 90/380 970 57 32.8 12.1 42.0 2.4 18.5/380 109 28.0 16.0 51.8 22/380 144 23.3 18.8 48.7 30/380 100DT-40B 1480 129 61.0 37.7 56.9 3.5 55/380 219 56.1 48.7 68.7 75/380 268 53.6 55.6 70.4 75/380 970 85 26.2 10.7 56.9 1.7 15/380 144 24.1 13.8 68.7 22/380 176 23.0 15.7 70.4 22/380 100DT-35 1480 163 45.9 33.5 60.9 4.1 45/380 278 41.5 43.7 71.9 55/380 323 39.2 47.1 73.2 75/380 970 107 19.7 9.4 60.9 1.9 15/380 182 17.8 12.3 71.9 18.5/380 212 16.8 13.3 73.2 18.5/380 80DT-36 1480 86 47.1 23.3 47.4 3.2 30/380 151 42.0 28.5 60.7 37/380 167 39.9 29.3 62.0 37/380 970 56 20.2 6.5 47.4 1.5 11/380 99 18.0 8.0 60.7 15/380 109 17.1 8.2 62.0 15/380 65DT-40 1480 71 63.2 26.2 46.7 4.5 37/380 141 57.5 35.6 62.1 45/380 159 54.6 36.1 62.1 55/380 970 47 27.1 7.4 46.7 2.1 11/380 92 24.7 10.0 62.1 15/380 104 23.5 10.7 62.1 15/380 65DT-30 1480 44 35.6 9.1 46.7 4.6 15/380 79 32.6 12.8 54.6 18.5/380 99 30.7 15.4 53.8 22/380 960 29 15.2 2.6 46.7 2.2 5.5/380 51 13.9 3.5 54.6 5.5/380 64 13.1 4.2 53.8 7.5/380 50DT-40D 1480 33 51.7 13.1 35.4 2.5 18.5/380 68 43.4 17.8 45.4 30/380 76 40.8 18.9 44.7 30/380 970 22 22.5 3.8 35.4 1.2 5.5/380 45 18.9 5.1 45.1 7.5/380 50 17.7 5.4 44.7 11/380 50DT-30 1480 34 36.3 7.8 43.1 1.6 11/380 55 31.9 9.9 48.5 15/380 78 26.4 12.4 45.4 18.5/380 960 22 15.7 2.2 43.1 0.8 4/380 36 13.8 2.8 48.5 4/380 51 11.4 3.5 45.4 5.5/380 40DT-25 [a] 2950 35.5 88.6 20.7 41.3 - 30/380 58.5 73.5 27.7 42.5 37/380 74.7 60.8 31.2 39.6 45/380 1440 17.3 21.1 2.4 41.3 2.6 4/380 28.7 17.5 3.2 42.5 5.5/380 36.5 14.5 3.6 39.6 5.5/380 40DT-20B 2930 16.6 57.5 6.4 40.9 3.5 11/380 33.3 49.9 8.5 53.0 15/380 37.1 47.1 9.2 52.0 15/380 1430 8.1 13.7 0.7 40.9 0.9 1.5/380 16.3 11.9 1.0 53.0 2.2/380 18.1 11.2 1.1 52.0 2.2/380 40DT-19 2930 16.3 57.1 6.5 39.2 4.9 11/380 30.0 54.9 8.1 55.4 15/380 34.9 53.7 8.7 58.8 15/380 1400 7.8 13.0 0.7 39.2 1.2 1.5/380 14.3 12.5 0.9 55.4 1.5/380 16.7 12.3 1.0 58.8 2.2/380 40DT-17 2900 9.4 44.6 3.4 33.2 4.5 5.5/380 17.9 42.7 4.2 49.5 7.5/380 23.4 39.3 4.8 52.4 7.5/380 1400 4.6 10.4 0.4 33.2 2.5 0.75/380 8.6 10.0 0.5 49.5 1.1/380 11.3 9.2 0.5 52.4 1.1/380 25DT-25 1440 9.6 21.6 1.7 33.2 7.1 3/380 17.8 16.6 2.1 38.0 4/380 19.9 13.9 2.1 33.8 4/380 910 6.0 8.6 0.4 33.2 3.3 0.75/380 11.2 6.6 0.5 38.0 1.1/380 12.5 5.5 0.6 33.8 1.1/380 25DT-15 2900 9.2 34.4 2.6 32.7 5.3 5.5/380 17.1 29.5 3.3 41.8 5.5/380 19.3 27.1 3.5 40.8 5.5/380 1390 4.4 7.9 0.3 32.7 1.3 0.55/380 8.2 6.8 0.4 41.8 0.75/380 6.3 6.2 0.4 40.8 0.75/380 Описание конструкции

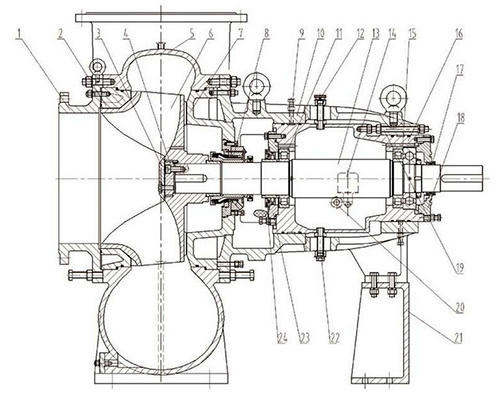

Конструкция насосов с диаметром устья 400 мм и более: корпус насоса соединен с подвеской, на стороне среды используется один ряд цилиндрических роликовых подшипников для восприятия радиальных сил, на стороне привода используется один ряд цилиндрических роликовых подшипников и один ряд четырехточечных угловых шарикоподшипников для восприятия радиальных и осевых сил, рабочее колесо зажимается конструкцией крышки рабочего колеса, зазор между рабочим колесом и износостойкой пластиной регулируется с помощью устройства для осевой регулировки.
1. Передняя крышка насоса 13. Вал 2. Износостойкая пластина 14. Узел указателя уровня масла 3. Крышка рабочего колеса 15. Цилиндрические роликовые подшипники и четырехточечные угловые шарикоподшипники 4. Прокладка крышки вала 16. Корпус подшипника 5. Корпус насоса 17. Сепаратор подшипника 6. Рабочее колесо 18. Задняя крышка подшипника 7. Задняя крышка насоса 19. Регулировочный болт 8. Узел сальникового уплотнения 20. Масляный щуп 9. Хомутовый болт 21. Опора 10. Подвеска 22. Пробка 11. Цилиндрический роликовый подшипник 23. Передняя крышка подшипника 12. Крышка вентиляционного отверстия 24. Сепаратор подшипника
