Погружной шламовый насос
Поделиться с
- Описание продукции
-
Краткое описание и инструкция по применению
Погружные шламовые насосы/пескососы типа ZJQ и NSQ — это гидравлические машины, в которых двигатель и насос погружены в среду, работая по принципу соосной конструкции. Рабочие части насоса выполнены из высокопрочной износостойкой стали, износостойкого чугуна, стали и др. Материал проточной части подбирается в зависимости от перекачиваемой жидкости. Благодаря большому проходному сечению насоса он подходит для перекачивания шлама, пульпы, угольной пульпы, песка и других сред, содержащих крупные твердые частицы. Также может использоваться для всасывания, подачи и распыления воды из каналов, для удаления ила, фекалий, жидкого корма, а также в коммунальном хозяйстве, химической, текстильной, фармацевтической, судостроительной и пищевой промышленности, а также для откачки высококонцентрированных жидкостей, грязевых стоков, пастообразных веществ и т.д. Это незаменимое оборудование, которое не может быть заменено погружными фекальными насосами.
В конструкции данной серии продукции использованы передовые отечественные и зарубежные технологии. Помимо основного рабочего колеса, в нижней части насоса установлено дополнительное колесо для перемешивания. Оно создаёт турбулентный поток, разбивая осадок, что позволяет насосу перекачивать высококонцентрированные жидкости без дополнительных устройств. Уникальная конструкция уплотнения эффективно уравновешивает давление внутри и снаружи масляной камеры, обеспечивая максимальную надёжность механического уплотнения. Двигатель оснащен многоступенчатой системой защиты от перегрева, контроля уровня воды и т.д., что заменяет различные вертикальные насосы, увеличивая надежность и срок службы насоса. Обеспечивает безопасную и длительную работу в сложных условиях.
Применяется для откачки строительного песка, пылеватого песка, ила, хвостов обогащения, минерального песка, железной руды, а также для дноуглубительных работ в реках, озёрах, водохранилищах и портах. Может также использоваться для очистки от осадков в отстойниках на металлургических, электростанциях, горнодобывающих предприятиях, нефтяных месторождениях, а также в очистных сооружениях.
Компания занимается разработкой и производством оборудования для гидромеханической откачки песка и ила, а также обладает опытом в предоставлении соответствующего оборудования (вертикального и горизонтального) для разных условий работы. На сегодняшний день нами разработаны погружные шламовые насосы и пескососы. Мы всегда придерживаемся принципа «человек превыше всего», внедряем инновации, постоянно совершенствуем внутреннее управление, повышаем качество продукции, предоставляем высококачественные и уникальные послепродажные услуги, поддерживая высокую деловую репутацию и постоянно удовлетворяя потребности клиентов. Наша цель — профессионализм на службе вашего успеха!
Описание конструкции
1. Насос сухого типа, двигатель герметизирован масляной камерой с механическим уплотнением, эффективно предотвращающим попадание воды под давлением и посторонних частиц в полость двигателя.
2. Помимо основного рабочего колеса, имеется дополнительное колесо для перемешивания, которое перемешивает осадок на дне в турбулентный поток перед его откачкой.
3. Рабочие колеса и другие проточные части выполнены из высокопрочной износостойкой стали (C), чугуна (M) и стали (G) высокой твердости, что обеспечивает высокую производительность по песку и возможность перекачивать крупные твердые частицы.
4. Двигатель погружается под воду, что устраняет ограничения по всасыванию, повышает эффективность откачки и обеспечивает более тщательную очистку от ила.
5. Упрощенная конструкция, не требуется дополнительное оборудование для перемешивания или распыления, что упрощает эксплуатацию и снижает общие затраты на оборудование.
6. Рабочее колесо для перемешивания находится непосредственно у поверхности отложений, концентрация регулируется за счёт глубины погружения. При высокой плотности среды можно установить дополнительное оборудование для повышения концентрации.
Условия эксплуатации
1. Питание: трёхфазное переменное напряжение 50 Гц/60 Гц/380 В/415 В/660 В/1140 В, мощность трансформатора должна быть в 2-3 раза больше номинальной мощности двигателя.
2. Температура среды не должна превышать 60°C (для типа xSQ(R) — 140°C), не допускается наличие легковоспламеняющихся и взрывоопасных газов.
3. Максимальная весовая концентрация твёрдых частиц в среде: для золы — 45%, для шлака — 60%.
4. Для насосов с системой самотечной циркуляционной охлаждения, часть двигателя, выступающая из жидкости, не должна превышать 1/2.
5. Глубина погружения агрегата: не более 40 м, минимальная глубина погружения должна обеспечивать полное погружение двигателя.
6. Рабочее положение агрегата в среде — вертикальное, крепление сверху.
7. В обычных условиях насос должен использоваться в пределах рабочего напора для предотвращения перегрузки двигателя. Если необходимо использовать насос во всём диапазоне напора, это следует указать при заказе для изготовления производителем.
Преимущества
(а) По сравнению с обычными горизонтальными насосами, погружные шламовые насосы/пескососы имеют ряд преимуществ:
1. Компактная конструкция, малая занимаемая площадь. Благодаря погружной конструкции, насос может устанавливаться непосредственно в резервуар для сточных вод, что позволяет сэкономить значительные средства на строительстве и землеотвода.
2. Удобство установки и технического обслуживания, возможность свободной установки.
3. Длительное время непрерывной работы. Благодаря соосной конструкции насоса и двигателя, короткому валу и небольшому весу вращающихся частей, нагрузка на подшипники (радиальная) относительно мала, а срок службы значительно дольше, чем у обычных насосов.
4. Отсутствуют проблемы кавитации и засасывания. Последнее, в частности, значительно упрощает работу оператора. Благодаря вышеперечисленным преимуществам, эти насосы становятся всё более популярными и широко используются — от перекачивания высококонцентрированного шлама до перекачивания бытовых сточных вод, промышленных стоков, воды со строительных площадок, жидкого корма и т.д. Они играют важную роль в коммунальном хозяйстве, промышленности, здравоохранении, строительстве, общественном питании, водном хозяйстве и других областях.
(б) Технология уплотнения
Так называемое динамическое уплотнение с помощью вспомогательного рабочего колеса означает установку за крышкой насоса вспомогательного рабочего колеса, вращающегося в направлении, противоположном главному рабочему колесу. Во время работы насоса вспомогательное рабочее колесо вращается вместе с главным валом насоса, и жидкость во вспомогательном рабочем колесе также вращается. Вращающаяся жидкость создает центробежную силу, направленную наружу. Эта центробежная сила, с одной стороны, противодействует потоку жидкости к механическому уплотнению, снижая давление в механическом уплотнении. С другой стороны, она предотвращает попадание твердых частиц из среды в трение механического уплотнения, уменьшая износ фрикционных элементов механического уплотнения и увеличивая срок службы. Помимо уплотняющей функции, вспомогательное рабочее колесо также может снижать осевую силу. В таких насосах осевая сила в основном состоит из перепада давления жидкости на рабочем колесе и веса всей вращающейся части. Направление действия этих двух сил одинаково, результирующая сила получается путем сложения двух сил. Можно видеть, что при одинаковых параметрах производительности осевая сила таких насосов больше, чем у обычных горизонтальных насосов, а балансировка сложнее, чем у вертикальных насосов. Поэтому в таких насосах подшипники легко повреждаются, причина этого также тесно связана с осевой силой. Если установлено вспомогательное рабочее колесо, направление перепада давления на вспомогательном рабочем колесе противоположно результирующей силе, упомянутой выше, что позволяет компенсировать часть осевой силы и продлевает срок службы подшипников. Однако у системы уплотнения с помощью вспомогательного рабочего колеса есть один недостаток: на вспомогательном рабочем колесе теряется часть энергии, обычно около 3%. Однако при правильном проектировании среды эти потери можно свести к минимуму.

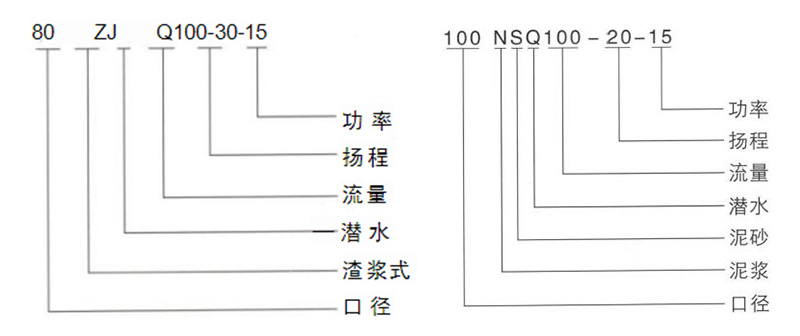

Значение модели
Описание конструкции изделия
Погружные шламовые насосы / песковые насосы типа ZJQ и NSQ состоят из двух частей: электродвигателя и насоса. Они разделены масляной изоляционной камерой и узлом механического уплотнения, представляя собой изделие с интегрированным электромеханическим приводом. Электродвигатель и насос используют одну и ту же ось (ротор), поэтому общая длина насоса мала, а конструкция компактна. Наличие различных защитных устройств обеспечивает безопасную и надежную работу насоса.
Используется стандартный электродвигатель серии Y, класс изоляции F, обеспечивает безопасную и надежную работу.
Используется двухступенчатое последовательное уплотнение, используются новые сплавы, которые обеспечивают надежное уплотнение, износостойкость и долгий срок службы.
Поточная часть выполнена из высокохромистого шламового насоса, материал износостойкий, обладает хорошими характеристиками, превосходными характеристиками потока, срок службы в 2-10 раз больше, чем у аналогичных насосов отечественного производства.

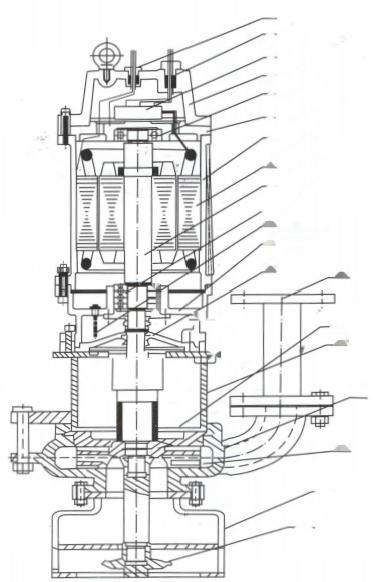

1. Сигнальный провод 11. Датчик масла/воды 2. Подключение электродвигателя 12. Масляная камера 3. Клеммная коробка 13. Механическое уплотнение 4. Крышка электродвигателя 14. Защитная пластина 5. Подшипник 15. Нагнетательный патрубок 6. Верхняя опора вала 16. Опора 7. Корпус электродвигателя 17. Корпус насоса 8. Статор 18. Рабочее колесо 9. Вал (ротор) 19. Сетка в основании 10. Подшипник 20. Фреза Таблица параметров производительности
Модель изделия Скорость вращения
(об/мин)Расход
(м³/ч)Напор
(м)Мощность
(кВт)Диаметр
(мм)40ZJQ/NSQ 8-12-2.2 1450 8 12 2.2 40 10-21-5.5 10 21 5.5 40 15-12-3 15 12 3 40 18-19-5.5 18 19 5.5 40 23-10-3 23 10 3 40 25-17-5.5 25 17 5.5 40 50NsQ 12-6-3 1450 12 6 3 50 20-20-4 20 20 4 50 25-15-4 25 15 4 50 25-30-7.5 25 30 7.5 50 30-16-5.5 30 16 5.5 50 35-6-4 35 6 4 50 45-14-5.5 45 14 5.5 50 65ZJQ/NSQ 25-15-4 1450 25 15 4 65 47-34-11 47 34 11 65 56-27-11 56 27 11 65 71-25-11 71 25 11 65 80ZJQ/NSQ 10-15-5.5 1450 10 15 5.5 80 30-30-7.5 30 30 7.5 80 45-15-5.5 45 15 5.5 80 70-20-7.5 70 20 7.5 80 Модель изделия Скорость вращения
(об/мин)Расход
(м³/ч)Напор
(м)Мощность
(кВт)Диаметр
(мм)80ZJQ/NSQ 70-35-15 1450 70 35 15 80 80-15-7.5 80 15 7.5 80 80-20-11 80 20 11 80 80-45-22 80 45 22 80 100-20-11 100 20 11 80 100-30-15 100 30 15 80 130-19-22 130 19 22 80 100NsQ 80-25-15 1450 80 25 15 100 100-12-7.5 100 12 7.5 100 100-20-15 100 20 15 100 100-30-18.5 100 30 18.5 100 120-18-15 120 18 15 100 120-35-22 120 35 22 100 150-25-22 150 25 22 100 150-38-30 150 38 30 100 160-80-90 160 80 90 100 180-22-22 180 22 22 100 200-35-37 200 35 37 100 150 NS 120-16-15 1450 120 16 15 150 150-22-18.5 150 22 18.5 150 150-35-22 150 35 22 150 Модель изделия Скорость вращения
(об/мин)Поток
(м³/ч)Напор
(м)Мощность
(кВт)Диаметр
(мм)150 NSQ 180-25-22 1450 180 25 22 150 200-22-22 200 22 22 150 200-35-37 200 35 37 150 200-80-110 200 80 110 150 250-16-22 250 16 22 150 250-22-30 250 22 30 150 250-40-45 250 40 45 150 260-35-45 260 35 45 150 260-60-110 260 60 110 150 280-33-45 280 33 45 150 300-22-30 300 22 30 150 300-30-37 300 30 37 150 300-30-45 300 30 45 150 350-25-37 350 25 37 150 400-30-55 400 30 55 150 450-25-75 450 25 75 150 200 NsQ 300-25-37 1450 300 25 37 200 450-25-55 450 25 55 200 500-35-90 500 35 90 200 Особенности
1. Применение передовых технологий обеспечивает высокую эффективность удаления шлама, отсутствие засоров и эффективное прохождение твердых частиц диаметром φ30~φ60 мм.
2. Механизм разрыва эффективно разрезает и разрывает волокнистые материалы, обеспечивая их беспрепятственное удаление без необходимости использования фильтрующих сеток на насосе.
3. Разумный дизайн, низкая мощность配套电机, значительная экономия энергии.
4. Использование новейших материалов для механического уплотнения обеспечивает безопасную и непрерывную работу насоса.
5. Компактная конструкция, удобство перемещения, простота установки, снижение стоимости проекта, отсутствие необходимости в строительстве насосной станции.
6. Возможность использования во всем диапазоне напора при обеспечении защиты от перегрузки электродвигателя.Описание системы установки
1. Система автоматического сцепления
Подходит для длительной стационарной эксплуатации, отличается быстрой установкой, удобством проверки и технического обслуживания. Система использует специальную подставку, которая крепится на дне сточной канавы, соединяется с водоотводной трубой. На поверхности устанавливается соответствующая опорная плита, которая соединяется с помощью направляющей штанги. Насос соединяется с соответствующей опорой и опускается вдоль направляющей штанги до основания, где автоматически соединяется и герметизируется. При подъеме происходит автоматическое разъединение.
2. Мобильная система установки
Она поддерживается опорой, и после подключения водоотводного шланга может работать. Этот метод в основном используется в аварийных ситуациях или при ремонтных работах.
Инструкция по использованию и меры предосторожности
1. Перед использованием насоса необходимо тщательно проверить кабель на наличие повреждений, крепежные элементы на наличие ослабления или отрыва, а также наличие деформаций или повреждений насоса во время транспортировки, хранения и установки.
2. Измерить мегомметром на 500 В сопротивление изоляции между обмоткой электродвигателя насоса и землей. Значение должно быть не менее 2 МОм, в противном случае необходимо провести сушку обмотки статора электродвигателя, температура при сушке не должна превышать 120 ℃.
3. Установка насосов данной серии может быть стационарной или мобильной. При использовании стационарной автоматической установки, тросы следует продеть в два подвесных кольца или подъемные пластины (с отклонением от выходного патрубка насоса, линия соединения должна быть параллельна выходному патрубку насоса), для подъема и опускания насоса. Равномерно и медленно опускайте вдоль направляющих, пока не произойдет автоматическое сцепление. При использовании мобильной установки, сначала наденьте шланг и используйте тросы для подъема и опускания электронасоса через два подвесных кольца. Обратите внимание, что кабель нельзя использовать в качестве каната во избежание несчастных случаев.
4. После включения направление вращения должно быть против часовой стрелки, если смотреть со стороны входа воды. Если насос вращается в обратном направлении, необходимо просто поменять местами любые две провода в кабеле.
5. Заземление корпуса электродвигателя должно строго соответствовать соответствующим правилам. Для обеспечения безопасности персонала во время работы насоса запрещается производить работы вблизи него или перемещаться, во избежание поражения электрическим током в случае утечки.
6. Электронасос должен быть оборудован полностью автоматическим пультом управления, не допускается прямое подключение к сети или использование ножевого выключателя для включения питания, это необходимо для обеспечения нормальной работы насоса.
7. Не допускается длительная работа насоса в режиме низкого напора (рабочий напор не должен быть ниже 60% от номинального), желательно поддерживать его в рекомендуемом диапазоне рабочего напора, чтобы предотвратить перегрузку и поломку двигателя.
8. Насосы без системы самоохлаждения запрещается оставлять работать длительное время полностью вне воды, чтобы предотвратить перегрев и повреждение.
Техническое обслуживание
1. За электронасосом должен следить и обслуживать специально назначенный персонал, который должен регулярно проверять сопротивление изоляции между обмоткой и корпусом электронасоса.
2. После каждого использования, особенно после работы с густыми и вязкими жидкостями, следует опускать электронасос в чистую воду и запускать его на несколько минут, чтобы предотвратить образование отложений внутри насоса и поддерживать его в чистоте.
3. Если электронасос не используется длительное время, его следует вынуть из воды и не оставлять в воде на длительное время, чтобы снизить вероятность увлажнения обмотки статора двигателя и увеличить срок службы насоса.
4. В обычном режиме работы, через каждые 300-500 часов работы насоса следует доливать или заменять масло в масляном картере (масло 10-30), чтобы механическое уплотнение оставалось в хорошем смазанном состоянии и продлить срок службы механического уплотнения.
5. После демонтажа и ремонта электронасоса необходимо проверить герметичность корпуса под давлением 0,2 МПа, чтобы убедиться в надежности уплотнения двигателя.
6. Уплотнительное кольцо между рабочим колесом и корпусом насоса выполняет функцию уплотнения. Повреждение уплотнения напрямую повлияет на производительность насоса, при необходимости его следует заменить.
Общие неисправности и способы их устранения
Неисправность Причина Способ устранения Низкий расход
или отсутствие воды1. Обратное вращение двигателя
2. Засорение проточной части рабочего колеса или трубопровода
3. Слишком большой напор установки или напор выбранного насоса значительно ниже фактической потребности
4. Серьезный износ рабочего колеса
5. Слишком низкий уровень жидкости, в результате чего насос засасывает воздух
6. Обратная установка обратного клапана1. Исправить направление вращения двигателя
2. Удалить посторонние предметы из рабочего колеса или трубопровода, желательно установить решетку вокруг насоса (но нельзя устанавливать фильтрующую сетку на входе насоса)
3. Попытаться снизить напор установки (например, заменить трубу на трубу большего диаметра или гладкую трубу, уменьшить количество изгибов или увеличить радиус кривизны изгибов) или использовать насос с более высоким напором.
4. Заменить рабочее колесо
5. Регулировка положения поплавкового выключателя так, чтобы минимальный уровень жидкости соответствовал требованиям установочных размеров.
6. Исправить направление обратного клапана.Не запускается 1. Отсутствие фазы
2. Заедание рабочего колеса
3. Обрыв соединений обмоток или кабеля
4. Прогорание обмотки статора
5. Неисправность контрольно-измерительных приборов
6. Слишком низкое напряжение питания1. Проверить цепь и устранить проблему отсутствия фазы
2. Удалить посторонние предметы, желательно установить решетку вокруг насоса (но нельзя устанавливать фильтрующую сетку на входе насоса)
3. Проверить омметром и отремонтировать
4. Провести ремонт, заменить обмотки или статор
5. Проверить распределительный щит, отремонтировать или заменить электрические компоненты
6. Устранить проблему низкого напряжения питанияПрогорание статора 1. При отсутствии защитных контрольно-измерительных приборов; работа или запуск при отсутствии фазы; заклинивание или отрыв рабочего колеса; слишком высокая концентрация среды; засорение системы охлаждения
2. Повреждение уплотнения, попадание воды в двигатель
3. Попадание воды в двигатель из-за ослабления крепежных элементов
4. Длительная работа двигателя без погружения в водуПеред использованием после ремонта двигателя необходимо:
1. Настроить защитные контрольно-измерительные приборы и: проверить цепь, устранить неисправность отсутствия фазы; удалить грязь, затянуть крепежные винты рабочего колеса и пружинные шайбы из нержавеющей стали; разбавить среду водой; промыть и прочистить систему охлаждения
2. Заменить механическое уплотнение или кольцевое уплотнение "O"
3. Затянуть все крепежные элементы
4. Обеспечить, чтобы минимальный уровень жидкости не был ниже, чем указано на установочном чертежеСлишком большой ток 1. Высокая плотность или вязкость перекачиваемой жидкости
2. Напор выбранного насоса значительно превышает фактическую потребность, или изменились условия эксплуатации, напор установки значительно снизился, что приводит к превышению насосом рекомендуемого расхода
3. Повреждение подшипников
4. Попадание посторонних предметов между рабочим колесом и корпусом насоса (например, в месте уплотнительного кольца)
5. Слишком низкое напряжение питания1. Изменить плотность или вязкость перекачиваемой жидкости
2. Прикрыть выходной клапан, уменьшить расход или уменьшить рабочее колесо или заменить насос с более низким напором
3. Заменить подшипники
4. Удалить посторонние предметы
5. Устранить проблему низкого напряжения питанияСильная вибрация, шум 1. Напор выбранного насоса значительно превышает фактическую потребность, или изменились условия эксплуатации, напор установки значительно снизился, что приводит к превышению насосом рекомендуемого расхода
2. Слишком низкий уровень жидкости, в результате чего насос засасывает воздух
3. Неправильная установка трубопровода, например, клапан установлен плотно к выходному патрубку насоса и прикрыт. Изгиб трубы установлен плотно к выходному патрубку насоса. Диаметр напорного трубопровода, установленного плотно к выходному патрубку насоса, внезапно уменьшается. Диаметр всасывающего трубопровода установленного насоса меньше диаметра входа всасывающего изгиба
4. Нехватка смазки или повреждение подшипников
5. Попадание посторонних предметов между рабочим колесом и корпусом насоса (сопровождается увеличением тока)1. Прикрыть выходной клапан, уменьшить расход или уменьшить рабочее колесо или заменить насос с более низким напором
2. отрегулируйте положение поплавкового выключателя так, чтобы минимальный уровень жидкости соответствовал требованиям чертежа габаритных размеров
3. выясните конкретную проблему в настройке трубопровода и устраните ее
4. смажьте подшипники смазкой или замените подшипники
5. удалите посторонние предметы
